Destacados y detalles

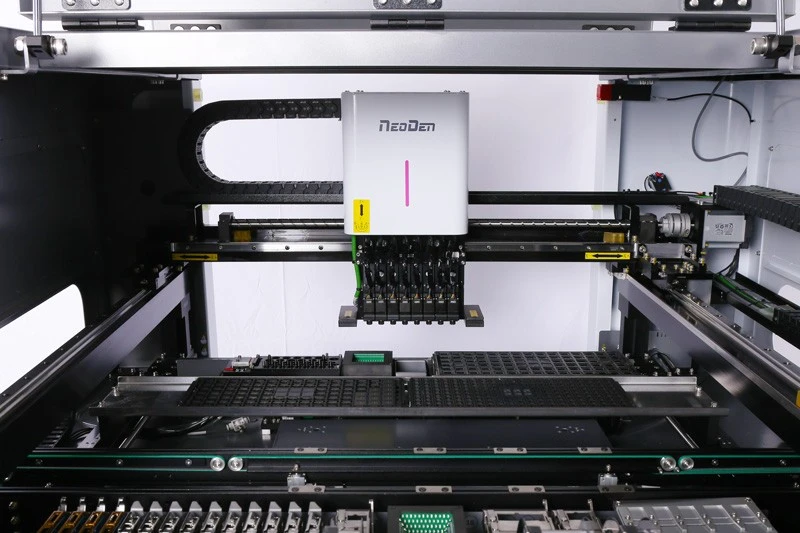

1. 8 cabezales con soporte de sistema de control de bucle- completamente cerrado para recoger componentes simultáneamente con una velocidad máxima de 20 000 CPH.

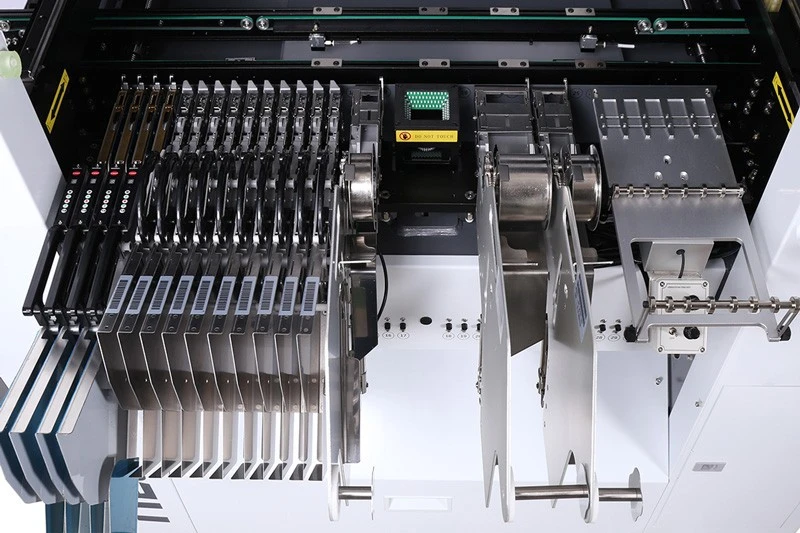

2. Admite 80 alimentadores de cinta, 20 alimentadores de barras y 60 alimentadores de bandejas, que logran. Permite el uso mixto de comederos eléctricos y neumáticos en la misma base de comedero.
3. Aplicable a tableros de 1.500 mm de longitud mediante transportador extensible (opcional).
4. Medición de la presión del aire de la boquilla para mejorar la estabilidad del trabajo y eliminar obstáculos.
5. Delantero y trasero con 2 sistemas de reconocimiento de cámaras voladoras de alta velocidad de cuarta generación, sensores US ON, lentes industriales de 28 mm, para tomas voladoras y reconocimiento de alta precisión.
6. Se ha agregado al sistema la función de cambio automático de boquillas.. 39 las posiciones de las boquillas aumentan la velocidad y la flexibilidad de la colocación integrada.

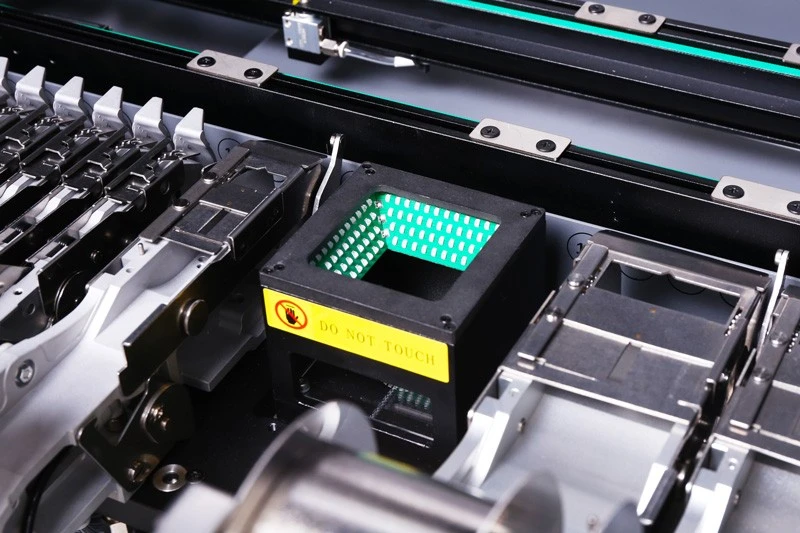

7. La cámara IC mejora el tamaño de las fotografías IC y realiza una calibración automática con cambio automático de boquilla.
8. Aumente la conveniencia de reciclar material agregando una caja para tirar.
Parámetro de la máquina NeoDen N10P SMT
| Especificaciones básicas | Modelo: NeoDen N10P |
| Número de cabezas:8 | |
| Sistema de accionamiento: servomotor Panasonic A6 750W | |
| Método de accionamiento: Guía lineal WON / Rectificado THK-Husillo de bolas de calidad C5-2040 | |
| Retroalimentación de movimiento: Codificador lineal magnético SPM/IBG | |
| Parámetros de rendimiento | Máx. Velocidad de colocación:20.000 CPH |
| Precisión de posicionamiento:±0,01mm | |
| Sistema de control: sistema de control de bucle-completamente cerrado | |
| Sistema de visión: Cámara de doble marca + Cámara frontal voladora + Cámara IC | |
| Gama de componentes | Mín. Tamaño del componente:0201 |
| Máx. Tamaño del componente:40*40mm | |
| Máx. Altura del componente:16mm | |
| Gama de componentes de cámara voladora:0201 - 22 × 22 mm | |
| Cámara IC máx. Tamaño de reconocimiento:50 mm × 50 mm | |
| Sistema de alimentación | Capacidad del alimentador de cinta:80 (todos 8 mm) |
| Número de bandejas IC:10 | |
| Cambiador automático de boquillas:39 posiciones de boquilla | |
| Tamaño aplicable de PCB | Tamaño máximo de PCB (sin bandeja IC):450 milímetros × 1500 milímetros |
| Tamaño máximo de PCB (con bandeja IC):395 milímetros × 1500 milímetros | |
| Grosor de la PCB:0.2 - 3.5 milímetros | |
| Hardware y fuente de alimentación | Dimensiones de la máquina:1289 × 1254 × 1386 milímetros |
| Peso neto:1000 kilogramos | |
| Potencia nominal:600W | |
| Requisitos de alimentación: monofásico-, 220 V/110 V, 50 Hz/60 Hz | |
| Presión de suministro de aire:0,6 MPa - 0.8 MPa | |
| Tasa de flujo de suministro de aire:37 l/min |
Vídeo NeoDen n10P
Nuestro Servicio
1. Servicio más profesional en el campo de las máquinas PNP.
2. Mejor capacidad de fabricación.
3. Varias condiciones de pago para elegir: T/T, Western Union, L/C, Paypal.
4. Alta calidad/material seguro/precio competitivo.
5. Pedido pequeño disponible.
6. Respuesta rápida.
7. Transporte más seguro y rápido.
Formular las medidas para reducir/evitar grandes problemas.
Los problemas que aparecen más fácilmente durante el trabajo son la colocación incorrecta de componentes y la colocación desalineada. Suministro por debajo de medidas para ref.
① Es necesario verificar si el paquete de componentes coincide con el alimentador relacionado.
② En cuanto al alimentador de carrete de cinta, cuando se agota un carrete, el operador debe verificar si el carrete de cinta recién cambiado es correcto o no.
③ Después de la programación, el operador debe verificar que el número de componente, la posición de colocación y el ángulo sean correctos para cada paso de colocación.
④ El operador debe verificar la primera PCB terminada de cada archivo. Si tiene algún problema, busque soluciones, como revisar el programa para resolverlo.
⑤ Para comprobar si la posición de colocación está desalineada o no, hay un problema de pérdida de componentes en el trabajo normal. Encuentra la razón a tiempo y resuélvela.
⑥ Configure la estación de detección previa-a la soldadura (manual o AOI).
En resumen, la velocidad de funcionamiento y la precisión de colocación de la máquina P&P todavía tienen límites. El trabajo de las personas es importante para que la máquina funcione en su función adecuada. Por lo tanto, es necesario cumplir con medidas efectivas para mantener el funcionamiento normal de la máquina, la calidad de su colocación y su eficiencia.
Fábrica NeoDen
Datos breves sobre NeoDen
- Establecida en 2010, 200+ empleados, 27,000+ metros cuadrados. fábrica.
- Productos NeoDen: Máquina PNP serie Smart, NeoDen N10P, NeoDen9, NeoDen K1830, NeoDen4, NeoDen3V, NeoDen7, NeoDen6, TM220A, TM240A, TM245P, horno de reflujo IN6, IN12, IN12C, impresora de pasta de soldadura FP2636, PM3040.
- 10000+ clientes exitosos en todo el mundo.
- 40+ Agentes Globales cubiertos en Asia, Europa, América, Oceanía y África.
- Centro de I+D: 3 departamentos de I+D con 25+ ingenieros profesionales de I+D.
- Listado con CE y obtenido 50+ patentes.
- 30+ ingenieros de control de calidad y soporte técnico, 15+ ventas internacionales senior, respuesta oportuna al cliente dentro de las 8 horas, soluciones profesionales que se brindan dentro de las 24 horas.
