Descripción general del producto
Marca y modelo:Neoden IN12
Solicitud:NeoDen IN12 sirve como un potente núcleo de productividad para la fabricación de productos electrónicos SMT de medio-a-alto-volumen y alta-calidad.
Ventajas principales:Rendimiento excepcional en 12 zonas de temperatura, control de temperatura de alta-precisión y capacidad de transporte consistentemente estable.
Resaltar y detallar
Excepcional precisión de soldadura y rendimiento de control de temperatura

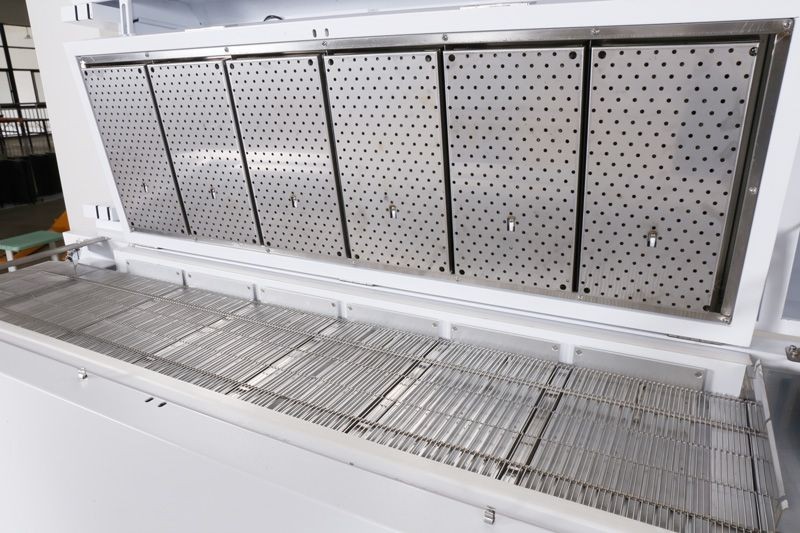

- Diseño de temperatura de 12 zonas con convección de aire caliente:Con una configuración de 6 zonas superiores y 6 zonas inferiores que suman un total de 12 zonas de temperatura, combinadas con tecnología de convección de aire caliente, garantizan un rendimiento de soldadura excepcional y logran un perfil de temperatura ideal.
- Control de temperatura de alta-precisión:El sistema de control utiliza chips importados, lo que proporciona una precisión de control de temperatura de hasta ±0,5 %.
- Uniformidad de temperatura optimizada:El diseño exclusivo del módulo de calefacción ofrece una precisión excepcional en el control de la temperatura y una eficiencia de compensación térmica. Las placas calefactoras de aleación de aluminio de alta-eficiencia reemplazan los tubos calefactores tradicionales, lo que reduce significativamente la desviación transversal de temperatura y supera a productos comparables en el mercado.
Control inteligente y supervisión en tiempo real-
- Sistema de control inteligente:El sistema de control inteligente patentado ofrece operación simple, funcionalidad potente, alta integración y características de respuesta rápida.
- Monitoreo de temperatura en tiempo real de 4-canales:El sistema profesional de monitoreo de temperatura de la superficie de la placa de 4 canales proporciona retroalimentación de datos integral y oportuna durante la operación, manejando sin esfuerzo demandas complejas de soldadura de componentes electrónicos.
- Visualización y almacenamiento de curvas en tiempo real-:Muestra curvas de temperatura de soldadura de PCB en tiempo real y almacena hasta 40 archivos de trabajo (recetas de soldadura) para recuperarlos rápidamente.
- Velocidad de flujo de aire ajustable:La velocidad del flujo de aire en todas las zonas de calentamiento y enfriamiento es ajustable para adaptarse a diversos requisitos de soldadura.
Eficiencia energética, protección ambiental y seguridad operativa
- Sistema{0}}de filtración de humos de soldadura integrado:Un sistema de filtración de humos de soldadura integrado elimina eficazmente los gases nocivos. Su apariencia elegante y su diseño ecológico-satisfacen las demandas de los entornos de uso de alto-extremo.
- Consumo de energía ultra-bajo:Eficiencia energética excepcional con potencia operativa típica de alrededor de 2 kW (PCB de fibra de vidrio de 1,5 mm). En comparación con productos similares, el ahorro de electricidad del IN12 durante un año puede cubrir el costo de una segunda unidad IN12.
- Seguridad operativa:Cuenta con protección de aislamiento térmico para un control eficaz de la temperatura de la vivienda. Los interruptores de límite automáticos se activan cuando se abre la cubierta de la zona de temperatura superior, lo que garantiza la seguridad del operador.
Compatibilidad y estabilidad robustas
- Amplia compatibilidad de componentes:La estructura de soporte única y las ruedas dentadas de malla de alta-precisión minimizan la vibración de la PCB, manejando sin esfuerzo componentes de tamaño micro-como 0201 y chips complejos como BGA, QFP y QFN.
- Sistema transportador duradero:La correa de malla tipo B de acero inoxidable{0}}desarrollada a medida ofrece una durabilidad y resistencia al desgaste excepcionales, manteniendo la integridad de la forma durante un uso prolongado.
Parámetros de NeoDen IN12
|
Sistema de control de temperatura/calefacción
|
Número de zonas de calefacción:Diseño de 12 zonas (6 superiores / 6 inferiores) |
|
Tipo de calefacción: Convección de aire caliente |
|
|
Elemento calefactor: placa calefactora de aleación de aluminio de alto-rendimiento (tubos calefactores no-tradicionales) |
|
|
Rango de control de temperatura: temperatura ambiente ~ 300 grados |
|
|
Precisión del control de temperatura:±1 grado |
|
|
Desviación de PCB:±2 grados |
|
|
Sistema de medición de temperatura: monitoreo profesional de la temperatura de la superficie de PCB en tiempo real de 4-canales |
|
|
Tiempo de calentamiento-:Aproximadamente . 30 minutos |
|
|
Parámetros de capacidad/proceso |
Ancho máximo de PCB:350 milímetros |
|
Tratamiento de humos de soldadura: sistema-de filtración de humos de soldadura integrado |
|
|
Altura de soldadura:35mm(incluido el espesor de PCB) |
|
|
Sistema de transporte |
Velocidad de transporte:50 - 600 mm/min |
|
Tipo de malla de transporte: Correa de malla tipo B-de acero inoxidable desarrollada a medida-(duradera) |
|
|
Dirección de transporte: de izquierda a derecha |
|
|
Especificaciones eléctricas |
Suministro Eléctrico: AC 220V / Monofásico |
|
Potencia de trabajo típica:Aproximadamente. 2KW(PCB de fibra de vidrio de 1,5 mm) |
|
|
Potencia de arranque:2,4 kilovatios ~ 4,8 kilovatios(ajustable) |
|
|
Especificaciones físicas |
Dimensiones del equipo (L*W*H):2300 * 650 * 1280 milímetros |
|
Peso neto:300 kilos |
Información Comercial
Cantidad mínima de pedido:1 pieza
Detalles de empaquetado:Embalaje de cajas de madera
El tiempo de entrega:En stock
